En un carrer de Sant Pere Pescador

Bé, no en un carrer qualsevol, sinó en el carrer Verge del Portalet, a on està l'Ajuntament. El rellotge es troba en el tercer pis de l'immoble que fa cantonada amb el carrer Girona:

La casa es ven, espero que el rellotge es pugui conservar, com per va passar amb el de la plaça del Carme de Peralada.

El rellotge està una mica despintat.

La foto és del día 18 de novembre de 2011, a les 9h44. Encara que no vaig canviar l'hora de la càmara el dia que tocava, al menys m'he enrecordat que no és l'hora que diu...

Doncs els rellotge marca...aprox tres quarts de 10.

Però, ara, a l'hivern, l'hora oficial és una més que la hora del Temps Universal, per tant eren les 8h45

Només ho entendria si el rellotge està calculat per l'hora d'hivern.

REFERÈNCIES:

- En l'inventari de la Societat Gnomònica

Església de Sant Esteve de Biure

L'església de Biure és una reconstrucció barroca del 1703, de l'antiga església, presumiblement romànica, ja esmentada en alguns documents de l'any 1279 i 1280.

Església de Biure

Fitxa tècnica

El rellotge de sol no es veu a la primera ullada. Si que s'aprecia una marca de possiblement un rellotge de sol que potser estava pintat en el campanar, sota el rellotge mecànic actual.

En la foto també es pot apreciar la instal.lació elèctrica per alimentar la farola....

Al campanar, estic segura que hi havia hagut un rellotge de sol amb la seva llegenda i tot.

Però el rellotge actual està a l'altre banda de l'església. Porta una bonica llegenda.

JO SENSE SOL, TU SENSE FE, NO SOM RES.

27 d'agost de 2011, Santa Mònica. 14:00 menys un minut (Hora Oficial)

Hora Solar: 12h

Correcció segons l'equació del temps...ummm deu ser un minut màxim....crec que el rellotge va per avançat....Hauria de marcar just la ratlla de les 12h

Inventariat per la Societat Gnomònica: CLIC

Catalogat pel Centre Mediterrani: cLic

Cinc rellotges de sol a l'ombra i un campanar inclinat

Vaig decidir que faria les fotos igualment, encara que no hi hagi Sol, perque no sé mai quan tornaré al poble a l'hora adequada per poder-ne fer alguna bé. De totes maneres, les publico totes juntes, a l'espera que poder tornar i comprovar si van a l'hora o no.


Església de Sant Martí de Les Escaules, 15 d'abril de 2011

Església de Santa Maria de Cadaqués, 11 de juny de 2011.

Torre Galatea, Figueres, 4 de juliol de 2011

Església de Sant Esteve, Vilaür, 6 de juliol de  2011

Església de Sant Esteve de Vila-Sacra, 13 de juliol de 2011

Noteu la inclinació del campanar....sembla la torre de Pisa! És un efecte òptic? o està realment inclinat?

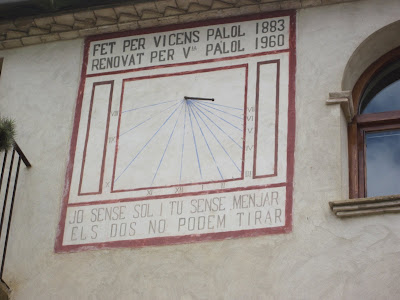

Carrer Sant Genís, Vila-robau

Llàstima que no feia sol quan vam passar, amb els cavalls, pel nucli de Vila-robau, en el municipi de Ventalló. El rellotge està molt ben conservat i la mestressa de la casa estava en el balcó en aquell moment, cosa que em va permetre de demanar-li permís per fer la foto i comentar-li que l'anava a publicar en aquest blog.

Aquest rellotge porta, com d'altres, una inscripció o lema relativa al fet que sense sol no funciona:

JO SENSE SOL I TU SENSE MENJAR

ELS DOS NO PODEM TIRAR

Hi ha lemes molt variats en els rellotges de sol. Alguns fan referència a aquest fet de quedar-se sense sol i d'altres fan referència a la rapidesa del pas del temps i al irrefutable acostament del final.

Podeu veure comentaris sobre els lemes dels rellotges de sol en aquesta pàgina

28 de maig de 2011. Temps oficial: 12h39.

I ja que un rellotge des sol costa molt de fer (ho dic per experiència.....), l'autor va voler signar l'obra, que data de dos segles enrere.

Felicitats per conservar tant bé el rellotge. En general els rellotges particulars estan molt més ben conservats que els de les esglésies i edificis públics.

REFERÈNCIES

- En l'inventari de la Societat Catalana de Gnomònica: http://www.gnomonica.cat/bd_detall.cfm?numero=2789&&comarca=&materia=&tipus=&poblacio=Ventalló&autor=&barri=&adreca=

Carrer de Sant Pere, Pau

El rellotge està en la façana d'una casa que fa cantonada amb el carrer dels Col.legis.

Ha patit també els efectes de l'electricitat i segurament, el telèfon, i està una mica deteriorat.

El gnòmon està desviat i no marca cap hora. La foto és del dia 25 de gener de 2011.

REFERÈNCIES:

- En l'inventari de la Societat Catalana de Gnòmonica

Calculant la declinació de la pared

Aquest cap de setmana he estat calculant la declinació de la pared. En realitat jo no calculo res...només prenc les dades.

Divendres em vaig fabricar un artilugi que venia descrit en les instruccions que em va enviar en Nasi Vilà: el transportador d'angles:

El transportador d'angles ha de quedar situat perfectament perpendicular a la paret amb l'ajuda de l'escaire, i perfectament horitzontal amb l'ajuda del nivell.

Escaire, ja ho veieu, en tenia dos, però nivell, no en tenia cap, aixi que m'he baixat una aplicació per l'ifone, i m'ha anat prou bé.

La paret on anirà el rellotge de sol és aquesta:

I he pres les dades en la mateixa paret, però una mica més avall. Suposo que la declinació és la mateixa.

Ara enviaré les dades al rellotger. Primera prova superada!!

El meu rellotge

14 d'abril de 2011

L'error garrafal que vaig cometre amb el rellotge de Can Laporta, de La Jonquera, m'ha permès conéixer via correu electrònic en Nasi Vilà, un rellotger membre de la Societat Catalana de Gnomònica. Al seu blog hi ha una mostra de rellotges de sol que ell ha calculat o ajudat a confeccionar.

Així que li he preguntat si em vol ajudar a calcular el rellotge de la pared del pati de casa, un rellotge que tinc en ment des de fa un piló d'anys, però que encara no s'ha materialitzat. Doncs allà anem!!!!!

La resposta d'en Nasi ha estat aquesta:

Ara t’escolto, si senyor!

Primer de tot has de calcular la declinació de la part, ja la saps?

Glups! L'únic que sé és que dóna al Sud. Un cop em vaig posar d'esquenes a la pared amb la brúixula a la mà i vaig comprovar que no estava orientada ben bé al Sud, hi havia uns graus de diferència. És aquesta la diferència que importa, però, com ho faig per saber exactament quans graus de diferència hi ha????

Pel google he trobat aquestes "solucions":

- Determinar la inclinación gnomonica de un muro.

Ui ui ui....la primera pregunta ja és complicada per si mateixa.....

Però en Nasi m'envia un missatge amb instruccions i un transportador, per a que calculi la declinació de manera mooooolt senzilla, tal com s'ha fer toooota la vida.

Tot el que haig de fer és posar a la pared el transportador d'angles, de manera que quedi perfectament horitzontal i al mateix temps perpendicular a la pared, en el moment exacte de l'hora oficial del migdia solar........Amb l'ajut d'una plomada, que serà el "gnòmon de proves", haig de saber quants graus està declinada la paret, moguent el fil entre els angles del transportador, fent que l'ombra de la plomada estiqui totalment vertical. Fàcil no?

Dissabte és el primer dia que puc estar a casa en el moment exacte de l'hora oficial del migdia solar. Espero que faci sol....

Ara m'haig de respondre una qüestió bàsica: a quina hora és el moment exacte de l'hora oficial del migdia solar dissabte 16 d'abril de 2011?

Resposta d'en Nasi:

Pensa que no cal fer-ho al migdia solar, fes les marques a altres hores i em passes un quadre amb l’hora de la presa de les dades, el dia, i els graus que marca l’ombra i jo ja calcularé la declinació fent la mitja de totes aquestes dades.

Autoreflexió núm 1: realment això de l'Univers és difícil d'entendre....Sort que la resposta ja la sé: 42.

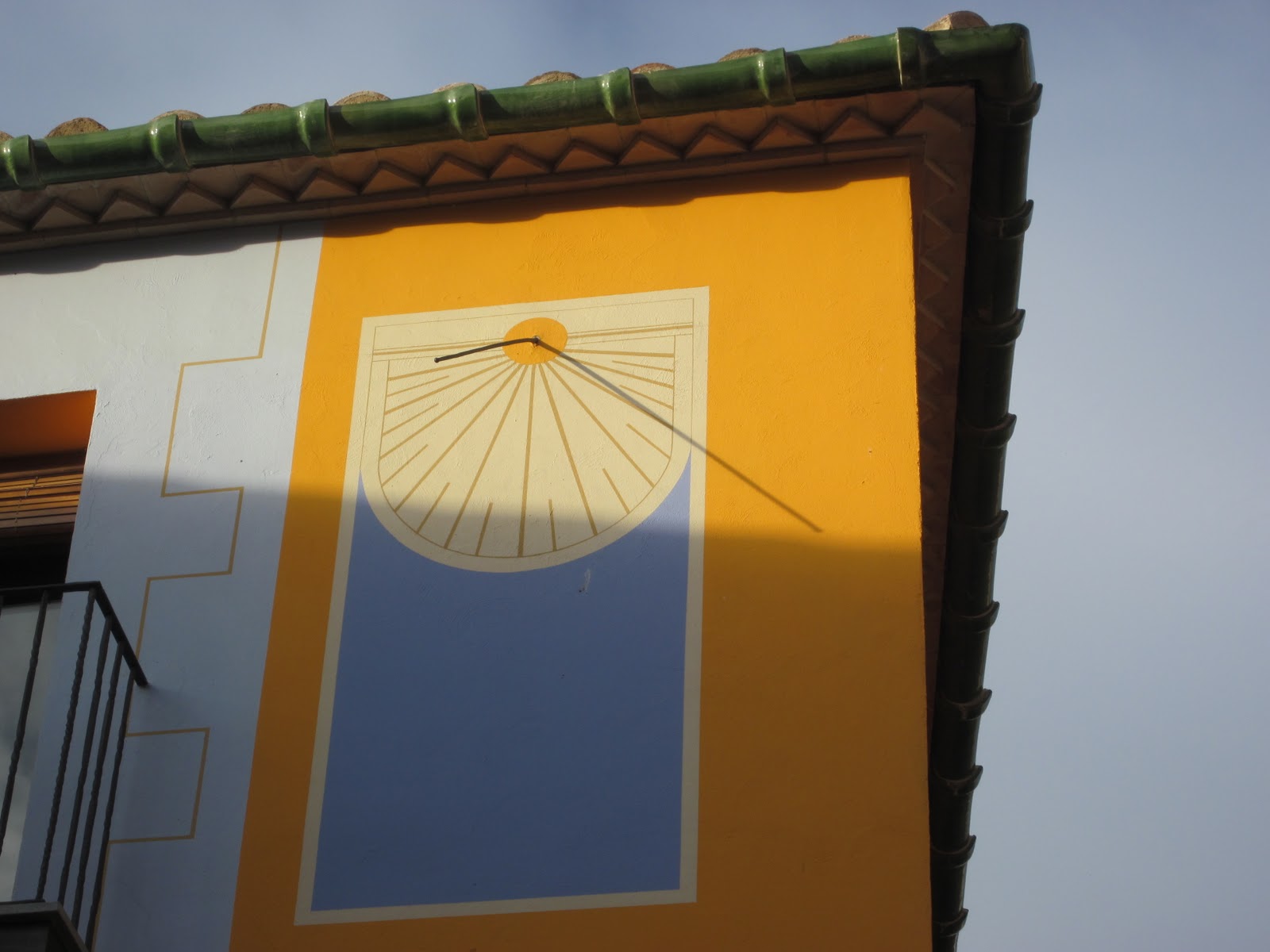

Carrer sense nom...Boadella

El rellotge de sol està situat en un carrer prop del pont, travesser del passeig del Portal. Si mirem bé veiem que qui va remodelar la façana el va tenir en compte i el va deixar, però els de les companyies de llum i de telèfons no van tenir aquesta sensibilitat....

DATA: 1 d'abril de 2011

TEMPS OFICIAL: GTM + 2 = 17h16

TEMPS UNIVERSAL: GTM = 15h16

TEMPS SOLAR VERDADER: GTM + equació del temps = 15h20 aprox

Les línies del rellotge van des de les 7 fins a les 17h (segons els catàlegs).
Per tant el rellotge funcionaria perfectament si el gnòmon estigués adreçat.

Aquesta foto amb aquest joc d'ombres em recorda a la dels astronautes en la Lluna. És una foto que s'ha fet servir de vegades per negar l'arribada de l'home a la Lluna, que tot es va rodar en un plató amb diferents focus. Observeu que només hi ha un Sol però les ombres sobre el rellotge, del gnòmon i els fins de l'electricitat no són paral.leles....sembla com si hagués més d'un focus de llum.

En la foto dels astronautes de la missió Apolo s'observa que l'ombra de les pedres del fons, i la de l'astronauta Buzz Aldrin no són paral.leles. Alguns es basen en això per dir que tot plegat es va gravar en un estudi amb diferents focus de llum.

REFERÈNCIES:

- En l'inventari de la Societat de Gnomònica

- En el Catàleg del Centre Mediterrani de rellotges de Sol

- Explicacions de les ombres en més fotos de la NASA

- Experiment de les diferents ombres en el blog Ciencia en el XXI

- Cazadores de mitos: en el minut 3:58 fan un experiment per demostrar que les ombres poden no ser paral.leles amb una única font de llum:

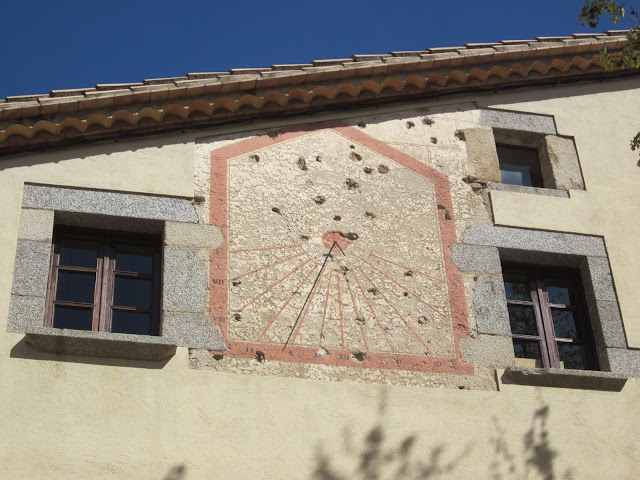

Can Laporta, a La Jonquera

Aquest matí he hagut d'anar a la Jonquera, per feina, i m'he trobat amb el rellotge de sol de Can Laporta, com el seu nom indica, a l'entrada del poble.

Aquest casalot és, per ara, el primer de la filera de cases de La Jonquera, i els ratjos solars encara no troben cap impediment per marcar l'hora en el gran rellotge de la façana sud.

La façana va ser restaurada quan l'Ajuntament va comprar la casa, però, amb encert, crec jo, van deixar sense remolinar, el tros que ocupa el rellotge, on s'aprecien els forats causats pels trets en la tercera guerra carlina, al 1873.

Més sobre la guerra carlina a La Jonquera:

- LA DARRERA GUERRA CARLINA A LA JONQUERA. EL «FOC» DEL 6 D'OCTUBRE DE 1873 Per ALBERT COMPTE i ENRIC JUAN

- LA JONQUERA: DELS INICIS DE LA RESTAURACIÓ A LA FI DE LA PRIMERA GUERRA MUNDIAL (1875-1918) Per ALBERT COMPTE i ENRIC JUAN

TEMPS OFICIAL: GTM + 2 = 10h39

TEMPS UNIVERSAL = GTM = 8h38

El rellotge marca aproximadament les 10h menys un quart, que seria l'hora solar vertadera més una hora. És com si el rellotge tingués una correcció d'una hora respecte al temps solar.
Això ho hauré de consultar amb els experts (veure més en sota)

REFERÈNCIES

- en el Inventari de la Societat Gnomònica

- en el Catàleg del Centre Mediterrani

CONSULTA AMB ELS EXPERTS

7 d'abril: en Nasi Vilà, responsable de l'inventari de la Societat Gnomònica, a través de la secretaria d'aquesta associació, la Conxita, a qui tinc el plaer de conéixer personalment, m'ha respost això:

Si la foto ha esta presa a les 10:39:00 d’avui l’hora verdadera solar ha de ser 08:48:27 però la lectura del rellotge és aproximadament les 9:50:00, per tant podem afirmar que te un desfasament d’una hora. Ho verificaré amb la foto que tenim en l’inventari que es presa el mes de maig del 2010 a les 12:40:00 i veuré si sempre es una hora o va variant. Com tenim les coordenades geogràfiques, a més a més calcularé de nou les marques horàries per verificar que són correctes i està ben calculat o l’error ve de la mala col·locació del gnòmon.


12 d'abril: en Nasi Vilà em torna a escriure


M’he tornat a mirar això del rellotge i veig que la declinació de la paret ha de ser gairebé meridional, de 3 a 5 graus com a molt de declinació a llevant, amb la línea subestilar amb un angle molt petit però a la foto de la fitxa 3392 es veu que el gnòmon esta sobre la línia de la marca horària a prop de les 10 quan hauria de ser molt a prop de la meridiana. Probablement l’alçada del gnòmon s’ha vist afectada igual a la superfície del quadrant, pel pas del temps i hauria de ser mes elevat. Però per anar sobre segur s’hauria de verificar la declinació de la façana i calcular-ho tota amb les variables correctes.


Se m'ha acudit que potser una bala perduda va impactar sobre el gnòmom i el va esbiaxar


13 d'abril: resposta d'en Nasi


Veient l’estat del quadrant no seria d’estranyar que fos per l’impacte d’una bala perduda o conscientment dirigida o per l’efecte de la metralla, però el gnòmon hauria d’aparèixer també doblegat, potser en una restauració posterior, al tornar-lo a pintar, varen corregir el gnòmon i amb els desconeixement el van deixar mal col·locat.

Seguirem teoritzant...

14 d'abril 2011, altes hores de la matinada:

ja he resolt el misteri......que no és un misteri, sinó un error greu.....gravíssim.....

quan vaig fer la foto del rellotge, no vaig canviar l'hora de la càmara: vaig assumir el canvi d'hora d'hivern a estiu en el meu cap, però no vaig canviar l'hora en la càmara de fotos.....

Carrer de Garriguella, Peralada

De fet està situat en un carrer sense nom, al costat del de Garriguella

Està despintat i una mica deteriorat

Estava núvol i tampoc no es veuen hores...


Aquest rellotge no està referenciat en cap catàleg (per ara)

La Brava

Al sector meridional del terme de Siurana, vora una cruïlla de l'antic camí ral, hi ha la masia i el conjunt de construccions de la Brava, centre d'una important explotació agropecuària. A mig camí de Siurana i la Brava hi ha Can Janot, un conjunt de granges amb algun habitatge intercalat. Enciclòpedia.cat

Aquesta és l'edificació on hi ha el rellotge de Sol

El mas data del segle XIII i es van fer noves construccions o ampliacions en els segles XIV i XVII. Està catalogat en l'inventari de patrimoni català de la Generalitat (http://cultura.gencat.net/invarquit/Fitxa.asp?municipi=0&comarca=2&proteccio=0&estil=0&epoca=0&Submit=Cerca&NRegistre=1665)

El rellotge està un xic malmès, despintat. Sembla que la vareta del gnòmon surti d'un sol, i que els ratjos del sol siguin les línies horàries.

17 de març de 2011. 17h30

Temps oficial: GTM + 1 = 17h30.

 Temps Universal: GTM = 16h30

 Temps Solar Vertader: GTM + equació del temps = aprox. les 16h38

REFERÈNCIES

- En l'inventari de la Societat Gnomònica

Plaça del Carme, Peralada

Aquest és un rellotge al que tinc un carinyo especial. La primera vegada que el vaig veure estava totalment destroçat, hi passava una canalera pràcticament pel mig i tenia un forat en l'extrem inferior esquerra on hi havia d'entrada al que semblava un colomar.

La casa també presentava un estat d'abandó avançat. Uns anys més tard, la casa es fa reformar, i vam patir pel rellotge: en arremolinar la façana, només hi va quedar el gnòmon. Ens feia l'efecte que l'haviem perdut.

Un mica més tard, van pintar la façana i, sorpresa! van recuperar el rellotge

Els fils de l'electricitat sempre surten massa a les fotos.

23 de febrer de 2011

 Temps oficial: GTM + 1 = 17h18.

 Temps Universal: GTM = 16h18

 Temps Solar Vertader: GTM - equació del temps = aprox. les 16h05

Ara només falta posar-li les hores!!



REFERÈNCIES

- En l'inventari de la Societat Gnomònica

- Fotos molt més maques d'aquest i altres rellotges

Plaça del Dr. Narcís Heras, Vilabertran

Situat a la placeta del Dr. Narcís Heras, en un casal antic, ara totalment integrat en el poble

Fa un parell d'anys, l'ajuntament va decidir plantar una alzina enmig de la plaça, ja que fotografies antigues evidenciaven una festa que s'havia fet el 1909 amb motiu de la plantació d'un arbre que havia desaparegut. En la foto, es veu ja el rellotge de Sol, però no s'aprecia si llavors estava en bon estat:

Del rellotge només queda el gnòmon. El rellotge és una llosa de pedra, subjectada a la façana per peces de ferro:

4 de febrer de 2011, a les 16h34 (hora local)

REFERÈNCIES

- en l'inventari de la Societat Catalana de Gnomònica

Mas del carrer de la Font, Vilamalla

Rellotge dels Mas Caball-Subiranes, al carrer de la Font (moltes gràcies Mayra per les gestions). En la visita, durant el mes de gener d'aquest any, semblava que l'estaven pintant i han restaurat el rellotge de Sol, que ha quedat molt més vistós.

23 de gener de 2011. 14h49

Hora Local Oficial = GTM + 1 = 14h49
Temps Solar Mitjà = GTM = 13h49
Temps Solar Vertader = Hora del rellotge: 13h35 aprox.

Per a que ens donés l'hora segons Greenwitch, faltaria aplicar-li la correcció de l'equació del temps. En principi, com som a l'hivern, el Sol va retardat respecte l'hora GTM, i segons el dia que estem, el retard és d'aproximadament  entre 10 i 15 minuts.



REFERÈNCIES

- en l'inventari de la Societat Catalana

La foto és abans de la restauració, concretament el 23 de març de 2010.

Descripció: Circular, orientació sud-est, marques horàries a les hores, no s' aprecien nombres, gnòmon de vareta, amb un sol al pol, rellotge d autor, ben conservat.
















- No està referenciat en el catàleg del Centre Mediterrani.

Plaça de les Hores, Vilafant.

És un rellotge de Sol espectacular, que marca, a més de les hores, els solsticis d'estiu i d'hivern.

23 de gener de 2011. 14h58

En la part que dóna al sud hi ha el lema: Sense Sol i sense tu, no sóc ningú.

Pel forat que hi ha a la part inferior del rellotge es cola un raig de sol que marca, a terra, al mig de l'ombra del propi rellotge, l'estació de l'any que travessem.

Al costat del rellotge hi ha les explicacions següents:

En la columna de l'esquerra ens diu que el rellotge marca el Temps Solar Vertader: és el temps donat pel moviment diari del Sol en el temps. Aquest moviment no és sempre igual perque l'òrbita de la terra és elíptica i per que el Sol es mou, aparentment, al llarg de la eclíptica, al voltant de la Terra. Per saber el Temps Solar Mitja, que correspon al Temps Universal, marcat pel meridià de Greenwich s'ha de sumar uns minuts segons el dia de l'any que ens trobem. Aquesta correcció ve donada per l'ecuació del temps.

En la gràfica de la dreta explica les marques que hi ha incrustrades a terra i que marquen tant l'estació de l'any com els solsticis: quan el raig de sol del forat del rellotge passa per la part blava és tardor o hivern. Si passa per la part groga és estiu o primavera. En el solstici d'hivern, el raig de Sol fa el recorregut superior marcat per la línia blava. Durant el dia dels equinoccis, passa per la línia verda. Durant el solstici d'estiu el Sol passa per la línia groga en forma de n. A terra, les ratlles negres continues marquen les hores i les discontinues, les mitges hores.

Oficialment, en el rellotge de la càmera de fotos, eren les 14h59. Posem que eren les 3 de la tarda. A l'hivern, l'hora oficial és una hora més que la solar mitjana o Temps Universal, per tant en realitat eren les 2 de la tarda. Com que era 23 de gener, segons la taula hem de sumar 11 minuts a l'hora que veiem al rellotge. El rellotge marca tres quarts de dues, més 11 minuts: les 2. Aviam, els rellotges de Sol són SEMPRE aproximats.....però aquest és bastant exacte.

I encara una altre cosa: aquest rellotge també és útil de nit!!: el gnomon de qualsevol rellotge de Sol apunta cap a l'estrella Polar....en els rellotges que estan clavats en la pared és difícil de comprovar, però en aquest, que és un monòlit, és bastant fàcil!

En la cara nord del rellotge hi ha una poesia referent a la plaça i la vida al seu voltant:

I també una placa amb els noms dels autors, a un dels quals tinc el gust de conéixer personalment:

Mirem el raig de Sol per darrera:

FITXES:

- en l'inventari de la Societat Gnomònica

- en el catàleg del Centre Mediterrani

Plaça de Gaspar Pagès, Vilamaniscle

És un rellotge pintat a la pared de la façana sud d'una casa del poble

Les marques corresponents a les 6, les 7 i les 8 del matí i les de les 4, les 5 i les 6 de la tarda no són correctes, perque l'ombra del gnòmon seria la mateixa per les 9 del matí que per les hores marcades a sobre les nou, i igual passaria per les tres de la tarda i les 4, les 5 i les 6.

La creu del mig és purament decorativa: no té cap funció dins el rellotge. Pel meu punt de vista crec que fa nosa per saber l'hora.

Foto: 3 d'octubre de 2009. 11h13

Cal notar que la línia de les 12 és vertical.


FITXES:

- en l'inventari de la Societat Gnomònica de Catalunya

- no està catalogat en el del Centre Mediterrani del rellotge de sol
